電界強度計

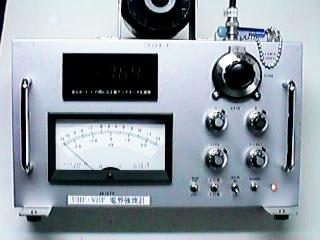

ＵＨＦ・ＶＨＦ　電界強度計

製作年月　　１９９４年６月
製作時間　　約２週間
製作発表　　１９９６年ハムフェアー自作コンテスト「優秀賞３席」受賞
本機の特徴
　　　　(1)144MHz、430MHz帯のアンテナの電界強度を定量的に測ることができる。
　　　　(2)絶対利得をはかることができる。
　　　　(3)入力部に同調回路があるため、ほかの電波の影響を受けにくい。
　　　　(4)０〜２０dBの利得計測。
　　　　(5)電池駆動。外部電源入力端子付き
本機の仕様
　　　　(1)使用可能周波数：144MHz〜430MHz帯
　　　　(2)入力同調回路　：FCZ電界強度計を参考にした
　　　　(3)アッテネータ　　：0〜10dBステップアッテネータと10dB固定ATT(０〜２０dB可変)
　　　　(4)電源　　　　　　：内蔵電池　単3×8　(12V)
　　　　　　　　　　　　　　　外部電源　DC13.8V(12〜15V)

高感度小型電界強度計

製作年月　　１９９４年３月
製作時間　　５〜６時間
製作費用　　２，０００円ぐらい
本機特徴　　ＯＰアンプでゲイン可変。ＵＨＦ帯とＨＦ帯の切り替えスイッチ付き。
