<メーカーコメント>

4代目PCL86シングルアンプキットを新たに発売いたします。
回路構成は、前回のUL(Ultra Linear)接続からスーパーKNFとし、-3dB時で7.7Hz〜118kHzの広帯域な周波数特性、プッシュプル・アンプと間違える程の低域特性となりました。
シャーシも一回り以上大きな物を新設計し、ノイズ対策の改善と作りやすさを追求しつつ、真空管アンプとしての存在感を出しました。
音質を左右するカップリングコンデンサーは0.047μFから0.1μFまでの範囲で使用可能とし、交換による音質の変化も十分に楽しめます。 PCL86の新たな一面をお見せできるキットに仕上がりました。
出力トランスにはKA-54B57T・チョークトランスにはKA5120と4B01Aを使用。電源トランスは、旧バージョンよりも大型化し、ノイズや振動に対して改善を致しました。また6.3Vヒーター端子も用意し6.3V管の6GW8(ECL86)にも対応しています。

初代、2、3代目をお持ちのお客様にも十分満足して頂けるキットとお薦めいたします。

■ キットの型式・メーカー・価格

<
キット名
KA-22SE
製作会社(メーカー)
春日無線変圧器
キット掲載URL
http://www.e-kasuga.net/bunlist.asp?sid=90



■ KA-22SE 仕様

<
キット名

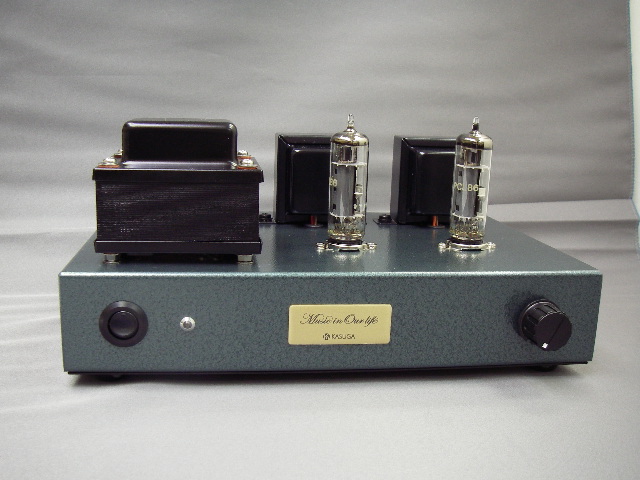

PCL86 スーパーKNF シングルアンプ キット KA-22SE
周波数特性
-3dB時7.6Hz〜122kHz(8Ω 1V)
出力
1.6W+1.6W以上
残留ノイズ
両共ch:1.0mV以下(入力オープン8Ω時)
ダンピング・ファクタ
4.3
ゲイン
19.2dB
消費電力
静止時27W
シャーシ
鉄製、グリーンブルー・ハンマートーン焼付け塗装済み
外寸
270mm(W)×180mm(D)×130mm(H)、1.2mm(T)
真空管
PCL86 (14GW8)×2
電源トランス
Kmb-86SF(専用品 春日無線変圧器製)
出力トランス
KA-54B57T(春日無線変圧器製)×2
チョークトランス
KAC-5120・4B01A(春日無線変圧器製)各1
組み立てマニュアル
回路図・実体配線図・解説付き
キット内容
・組み立てマニュアル
・鉄製シャーシ
・電源トランス×1、チョークトランス×2、アウトプットトランス×2
・真空管×2
・電源スイッチ
・ネオンランプ
・ボリューム、ボリュームノブ
・ヒューズボックス、ヒューズ
・RCA端子×2
・スピーカー端子×2セット(+、-の2端子で1セットとなります)
・他(真空管ソケット、電源ケーブル、ケーブルストッパー、抵抗、コンデンサ、ダイオード、ラグ板、配線用線材、絶縁チューブ、ネジ、ナット、ワッシャ、ゴムリング、シャーシ用ゴム脚)
難易度
中、上級者向け
・ケースは穴あけ加工済みですが音質優先設計の為、部品点数もありやや複雑です。
組み立てに必要な工具
はんだゴテ(50W相当以上)、はんだ、カッター、ラジオペンチ、ニッパー、プラスドライバー、6角レンチ、定規、テスター
